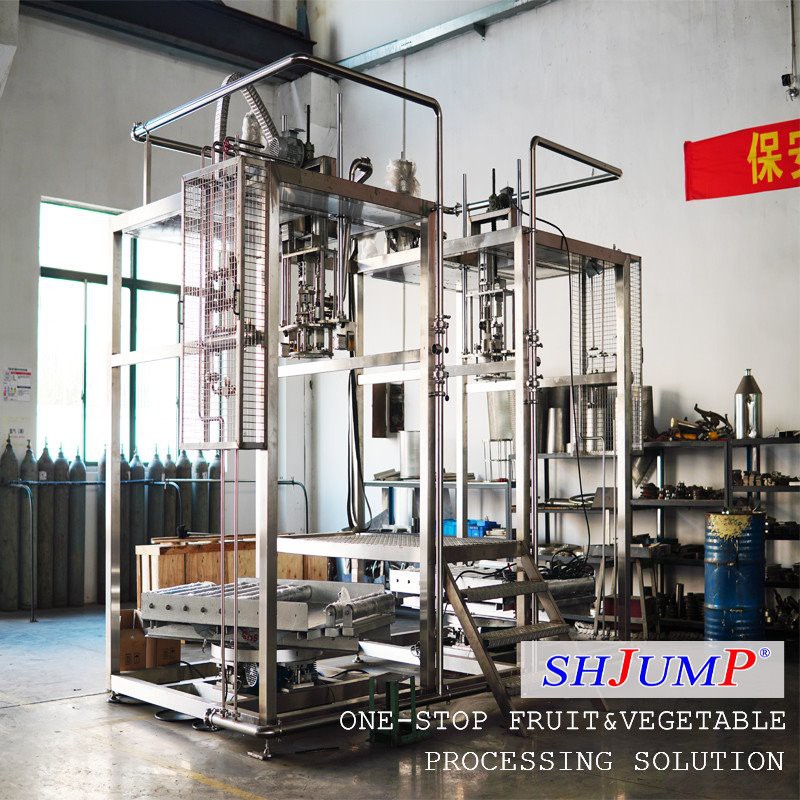

Stroj na aseptické plnenie šťavy

1. Popis zariadenia

SHJUMP, sa špecializuje na technológiu aseptického plnenia pre ovocné šťavy, ovocné džemy, mliečne výrobky, biomedicínske produkty. Stroj na aseptické plnenie šťavy využíva 5L ~ 220L hliníkovo-plastové kompozitné aseptické vrecko. Vylepšili sme taliansku technológiu aseptického plnenia. Aseptické plnivo zahŕňa jednohlavé a dvojhlavé a. Na automatické ovládanie používame iba Siemens PLC a dotykovú obrazovku, aby sme zabezpečili stabilnú prevádzku, presné meranie a jednoduchú manipuláciu. Celý proces plnenia prebieha v sterilnom prostredí, ktoré môže plne zaručiť bezpečnosť materiálu. Plniaca hlava sa môže pohybovať v troch rozmeroch a vyhnúť sa vysokej spotrebe energie a vážnej nestabilite spôsobenej tradičnou zdvíhacou plošinou.

2.Princíp práce

Aseptický plniaci stroj na džús sa skladá z aseptickej plniacej hlavy, operačného systému, riadiaceho systému človek-stroj, systému ochrany pred parou, meracieho systému a pracovnej platformy, s nezávislou riadiacou skriňou a jednoduchým tlačidlovým boxom. Prijímame dotykovú obrazovku Siemens a programovateľný ovládač (PLC ), elektromagnetický ventil a valec AirTAC, spínacie tlačidlo Schneider, elektromagnetický prietokomer Sinier pre merací systém.

Stroj na aseptické plnenie šťavy sterilizuje vrecko a plniacu komoru vstrekovaním pary, aby sa zabezpečilo, že plniaca komora je vždy v sterilnom stave. Aseptické vaky sa sterilizujú, otvárajú, plnia a uzatvárajú sa všetko prebieha v sterilnom prostredí. U dvojhlavového plniaceho stroja jeho dve plniace hlavy striedavo prepínajú plnenie, aby sa zabezpečilo, že materiál nebude spätne prúdiť. Zariadenie sa dodáva s CIP (čistenie na mieste), SIP (sterilizácia na mieste) a môže byť prepojené s predným rúrkovým sterilizátorom, nie je potrebné žiadne samostatné čistenie a sterilizácia.

3.aplikácia

Stroj na plnenie aseptických vreciek je vhodný na aseptické plnenie šťavy, džemu, čistých ovocných nápojov, vína, nápojov, arašidového masla, mliečnych výrobkov, bylinných nápojov a iných tekutín.

Použiteľný typ vrecka:2L-25 aseptické vrecko, 200L-220L aseptická vaňa, 1000L aseptická tonová krabica

Použiteľná taškavýtokový typ: 1-palcový obyčajný výtok, ľahko vytiahnuteľný výtok, výtok s klapkovým ventilom (VITOP)

4.Modely

1.BIB(vrecko v krabici) aseptické plnivo:

Vhodné na plnenie 2-25aseptického vinutia. Presnosť plnenia je riadená prietokomerom.

2.BID (vrecko v bubne) aseptické plnivo:

Vhodné na plnenie sudov 25-220L aseptických vriec. Presnosť plnenia sa meria snímačom hmotnosti alebo prietokomerom

3.IBC(stredná objemová nádoba) aseptické plnivo:

Vhodné pre 1000 l aseptickú vrecúško tonovú krabicu. Presnosť plnenia sa meria váhovým systémom.

5. Vlastnosti:

1, Vyrobené kvalitnou potravinárskou triedou SUS 304;

2, Kombinujte, ale inovujte taliansku technológiu. Dvojhlavý aseptický plniaci stroj môže plniť nepretržite. Ovládanie synchrónne so sterilizátorom a na dosiahnutie CIP a SIP;

3, plniaca hlava sa môže automaticky zdvihnúť podľa hmotnosti;

4, ovládanie rozhrania človek-počítač, zobrazenie a kontrola hmotnosti v reálnom čase, meranie hmotnosti s odchýlkou ​​1 percenta;

5, vybavený dvoma sadami manuálneho a automatického riadiaceho systému;

6, Pohyblivé časti ventilu a plniacej hlavy majú ochranu proti pare

7, Jedinečný dizajn v plniacej miestnosti, aby sa zabránilo kvapkaniu kondenzátu;

8, Automatický riadiaci systém--- nezávislá riadiaca skriňa, PLC a dotyková obrazovka a ovládanie rozhrania človek-počítač.

6. Konfigurácia

Aseptické plnivo sa skladá z aseptického plniaceho systému, systému merania hmotnosti, čistiaceho systému CIP, dezinfekčného systému SIP, PLC rozhrania človek-stroj, riadiaceho systému, systému na dopravu rúrok a prevádzkovej platformy.

Značky kľúčových dielov 1
N0.	1	2	3	4	5
Časti	Aseptická hlava	kabinet	Fow meter	HMI	PLC
Značky	SHJUMP		Krohne	Siemens	Siemens

Značky kľúčových dielov 2
NIE	6	7	8	9	10	11
Časti	Riadiaci transformátor	Pneumatické komponentov	Elektrické ovládanie	Tesnenie plniaceho ventilu	Aseptický ventil	Časti podliehajúce opotrebovaniu
Značky	Schneider	Airtac	Schneider	SHJUMP

7. Dopravník prispôsobených produktov:

Vhodné na prepravu všetkých druhov krabíc, sudov, paliet atď. Dokáže prepraviť jeden kus materiálu s veľkou hmotnosťou alebo znesie väčšie nárazové zaťaženie. Má veľký prepravný objem, vysokú rýchlosť a ľahkú prevádzku. V posunovacej dopravnej linke môže dosiahnuť viacero odrôd.

8. Obrázky:
